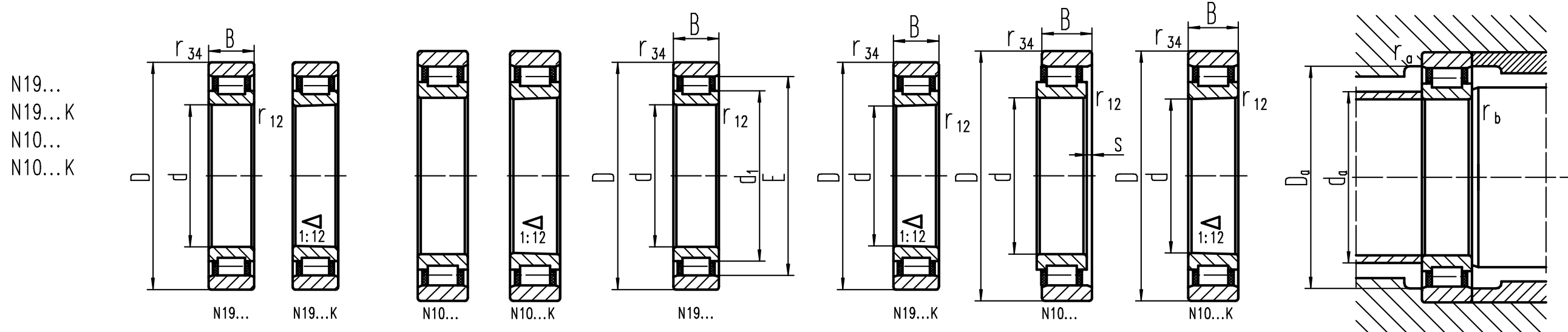

單列圓柱滾子軸承--N19...(K)/N10...(K)系列

機床主軸對軸承旋轉精度的要求極高。高精度圓柱滾子軸承具有高剛性和高承載能力的同時，達到了高轉速性能和小橫截面高度較好的結合。小的橫截面高度使多軸裝配時軸距更小。由于圓柱滾子軸承能夠補償受熱限制的配合部件的長度變化，所以它們是浮動軸承的理想選擇。

機床使用的高精度圓柱滾子軸承有多種結構可供選擇。尺寸系列19和10生產的是單列軸承，而尺寸系列30和49生產的是雙列軸承。單列和雙列圓柱滾子軸承的孔徑和外徑在各個直徑系列范圍內完全相同。


主要尺寸			型號		額定載荷		疲勞極限載荷	徑向剛度	轉速		重量
主要尺寸					動態	靜態	疲勞極限載荷	徑向剛度	脂潤滑	油潤滑	重量
d	D	B			Cr	Cor	P_U	S_R	n_G	n_O	m
mm					KN	KN	KN	N/μm	min^-1	min-1	kg
40	68	15	N 1008	N 1008K	28.7	30.8	3.55	510	23.8	28.2	0.21
45	75	16	N 1009	N 1009K	33.4	37.6	4.33	550	22.3	26.5	0.26
50	72	12	N 1910	N 1910K	22.5	27.5	3.17	500	16.5	18.3	0.15
	80	16	N 1010	N 1010K	36.2	41.7	4.8	610	19.5	22.5	0.29
55	80	13	N 1911	N 1911K	25	31.5	3.63	520	16	17.8	0.2
60	90	18	N 1011	N 1011K	41.3	49.8	5.73	680	18.5	21.5	0.425
	85	13	N 1912	N 1912K	26	34	3.91	550	15.5	18	0.21
	95	18	N 1012	N 1012K	44.3	55.2	6.35	740	17	19	0.46
65	90	13	N 1913	N 1913K	29.3	40.5	4.66	590	15	16.5	0.23
	100	18	N 1013	N 1013K	45.5	59	6.79	770	16	18	0.48
70	100	16	N 1914	N 1914K	36.7	49.5	5.7	720	14.5	16	0.375
	110	20	N 1014	N 1014K	63.5	81.7	9.4	850	14.5	16.8	0.66
75	105	16	N 1915	N 1915K	38.3	53.5	6.16	780	14	15.5	0.4
	115	20	N 1015	N 1015K	65.8	85.2	9.8	890	13.5	15.5	0.7
80	110	16	N 1916	N 1916K	40	57	6.56	830	13.5	15	0.45
	125	22	N 1016	N 1016K	76.9	98.5	11.33	940	12.5	14.5	0.96
85	120	18	N 1917	N 1917K	50.5	72	8.28	1.05	13	14.3	0.6
	130	22	N 1017	N 1017K	78.5	105	12.08	980	12	14	1
90	125	18	N 1918	N 1918K	52	76	8.74	1.11	12	13.2	0.63
	140	24	N 1018	N 1018K	94	125.9	14.48	1.09	11.5	13.5	1.3
95	130	18	N 1919	N 1919K	53	79	9.09	1.15	11	12	0.65
	145	24	N 1019	N 1019K	97	130	14.95	1.1	10.5	12.5	1.36
100	140	20	N 1920	N 1920K	78	112	12.88	1.63	10	11.5	0.89
	150	24	N 1020	N 1020K	99	135	15.53	1.2	10	12.5	1.43
105	145	20	N 1921	N 1921K	79	117	13.46	1.7	9	10.8	0.95
	160	26	N 1021	N 1021K	113	154	17.71	1.22	9.5	11	1.8
110	150	20	N 1922	N 1922K	81	122	14.03	1.77	8	10	1
	170	28	N 1022	N 1022K	164.8	189.8	21.83	1.3	9	10	2.25
120	165	22	N 1924	N 1924K	96	144	16.56	2.09	7.3	9.5	1.35
	180	28	N 1024	N 1024K	175	208	23.92	1.42	8.5	9	2.45
130	180	24	N 1926	N 1926K	111	171	17.1	1.37	5.4	6.2	1.82
	200	33	N 1026	N 1026K	181	251	25.1	1.47	5.1	5.8	3.7
140	190	24	N 1928	N 1928K	117	187	18.7	1.5	5.1	5.9	1.95
	210	33	N 1028	N 1028K	184	266	26.6	1.56	4.6	5.3	3.95
150	210	28	N 1930	N 1930K	150.5	237	23.7	1.62	4.7	5.3	2.94
	225	35	N 1030	N 1030K	208.5	311	31.1	1.68	4.4	5.1	4.75
160	220	28	N 1932	N 1932K	154	251	22.6	1.73	4.4	5	3.12
	240	38	N 1032	N 1032K	245.5	356	32.1	1.76	4.2	4.8	5.8
170	230	28	N 1934	N 1934K	161	266	24	1.83	4.1	4.7	3.25
	260	42	N 1034	N 1034K	301	431.5	38.9	1.91	3.9	4.2	7.75
180	250	33	N 1936	N 1936K	209	336	30.3	1.9	3.8	4.4	4.8
	280	46	N 1036	N 1036K	361	521	46.9	2.05	3.6	3.9	10.2
190	260	33	N 1938	N 1938K	220.5	365	32.9	2.06	3.5	4.1	5.1
	290	46	N 1038	N 1038K	365.5	551	49.6	2.08	3.3	3.8	10.5
200	280	38	N 1940	N 1940K	266	432	38.9	2.17	3.2	3.8	7.1
	310	51	N 1040	N 1040K	401	602	54.2	2.2	3.1	3.6	13.8
220	300	38	N 1944	N 1944K	266	451	40.6	2.22	3	3.5	7.7
	340	56	N 1044	N 1044K	511	766	69	2.41	2.8	3.3	18
240	320	38	N 1948	N 1948K	286	500.5	45.1	2.47	2.8	3.2	8.25
	360	56	N 1048	N 1048K	541	850.8	76.6	2.61	2.6	3	19.3
260	360	46	N 1952	N 1952K	432	751.5	67.7	2.86	2.6	2.9	14
	400	65	N 1052	N 1052K	656	1022	92	2.75	2.4	2.8	28.5
280	380	46	N 1956	N 1956K	441.5	802	72.2	3.02	2.4	2.6	15
	420	65	N 1056	N 1056K	682	1103	99.3	2.95	2.2	2.6	31
300	420	56	N 1960	N 1960K	612	1063	85.1	3.18	2.2	2.3	23.5
320	440	56	N 1964	N 1964K	622	1105	88.4	3.29	1.9	2.1	25
340	460	56	N 1968	N 1968K	657	1205	96.4	3.58	1.8	2	26.5
360	480	56	N 1972	N 1972K	657	1225	98	3.66	1.7	1.9	27.5
