帶角度測量系統的轉臺軸承
帶角度測量系統的轉臺軸承
- 2022/5/31 8:39:03
海德漢AMOSIN整個鋼柵系統包括鋼柵尺、讀數頭、信 號處理單元三部分。鋼柵尺是一個封閉的鋼制圓 環，上面有均勻分布的柵格，它安裝在軸承的內圈上。讀數頭安裝在軸承外圈上，與鋼柵尺靠近但 并不接觸，兩者之間有0.15mm的間隙。工作時鋼柵尺和讀數 頭，做非接觸式相對運動，通過感應采集來的數據經 電纜傳給信號處理單元，信號處理單元 再將數據轉換為方波或正弦波信號，這些信號輸入到后續的 信號處理設備中，就能實現對角位移的測量和控制。

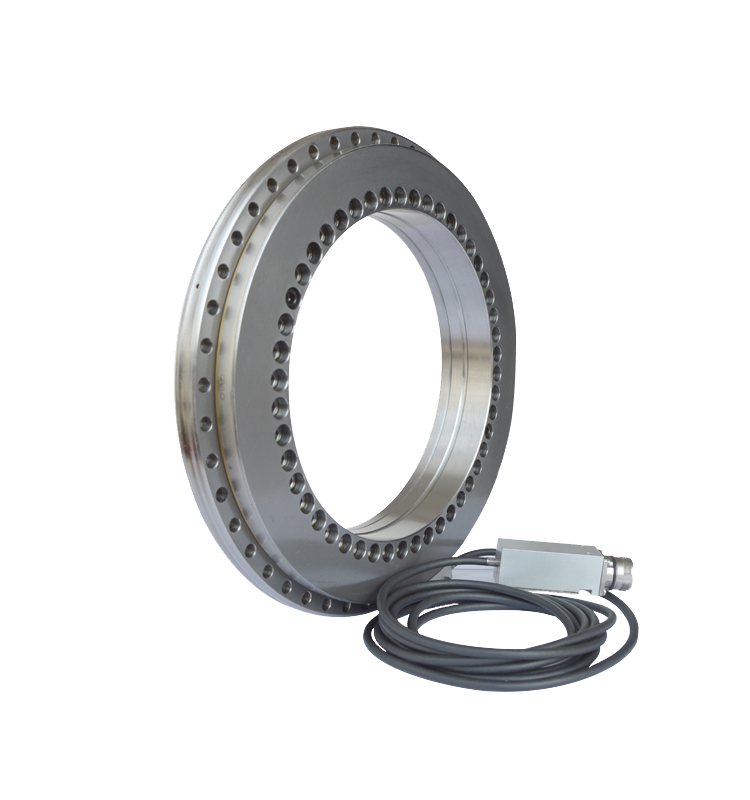

一、YRTM帶集成角度測量系統鋼柵尺轉臺軸承產品結構介紹
讀數頭設備在軸承外圈上，與鋼柵尺接近但并不觸摸，兩者之間有0.1 ~0.2空隙。作業時軸承旋轉，鋼柵尺和讀數頭做非觸摸式相對運動，通過感應采集來的數據經電纜傳給電子評估器。電子評估器再將數據轉換為方波或正弦波信號。這些信號輸入到機床的數控系統中，就能實現對角位移的丈量和控制。
二、YRTM帶集成角度測量系統鋼柵尺轉臺軸承設備指導
設備方法和注意事項與YRT規范轉臺軸承相同對于帶視點丈量系統的YRTM轉臺軸承，出廠時，丈量系統已經設備到軸承上并高調整到最佳，用戶收到即可設備使用，無需再做調整。需注意視點丈量系統為精細電子元件，盡可能避免磕碰，不然可能會形成精度下降或損壞。如不小心發生碰撞形成產品無法正常使用，請盡快聯系我們，不要自行處理。
設備過程中請勿敲擊軸承
三、YRTM帶集成角度測量系統鋼柵尺轉臺軸承丈量系統的長處
1、 雙讀數頭丈量系統可以對軸承徑向的差錯進行實時校正；
2、高轉速，高動態功用，高分辨率；
3、無磁性構件，無磁滯反應，無消磁風險；
4、 精度可與光學編碼器相媲美，最高精度2；
5、 設備簡略，高速速度快，極高的抗沖擊和振動性、穩定性好、可靠性高。
6、 緊湊的設計，處理用戶設備空間狹小的問題；
7、 非觸摸感應式編碼器，無磨損；
YRTM帶集成角度測量系統鋼柵尺轉臺軸承特點：
1、鋼柵尺有較高的防護等級。角度測量系統采用純電感式的測量原理，信號極其精確；測量系統采用的是鋼柵尺，對環境干擾比如固體顆粒、油等具備極強的抗干擾性，防護等級IP67，可耐一定水壓、塵密、對任何類型的污染或者污物不敏感。
2、適用范圍廣。鋼柵測量系統無磁性構件，無磁滯反應，無消磁危險，高轉速，高動態性能，高分辨率，可輸出正弦波（1VPP）或方波信號（TTL），兼容西門子和FANUC等數控系統。
3、可以實現轉臺隨時定位，有效避免位置丟失。雙讀數頭測量系統可以對軸承徑向的偏差進行實時校正，絕對值鋼柵在運行過程中還可以實現隨時定位，位置記憶，防止因位置缺失導致機械損壞或傷害操作控制人員。
4、安裝方便，縮短軸系，降低安裝成本。轉臺軸承和角度測量系統集成設計，集成模塊式的設計，大大縮短軸系，解決用戶安裝空間狹小的問題，安裝簡單，高速速度快，極高的抗沖擊和振動性、穩定性好、可靠性高，減少安裝成本。
